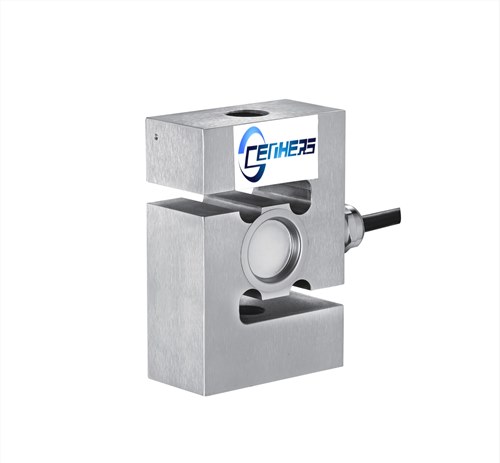

SHX-S2001

SHX-S2001
SHX-S2001
  • 产品概述
  • 机械尺寸
  • 规格型号
  • 性能参数

特点和用途：

• 拉压双向

• 可定制，高防护等级：IP68

• 不锈钢材料

• 适用于试验机，推拉力计，料斗秤，吊钩秤等工业称重&测力系统


受力方式：

 SHX-S2001



  SHX-S2001

Capacity量程（kg）L(mm)H(mm)W(mm) M(mm)
5050.863.525.4M8x1
100/20050.876.225.4M12x1.25
50057.287.331M12x1.25
100057.287.331M12x1.25
200069.810036.5M24x2
300069.810036.5M24x2
500076.2114.336.5M24x2


参数SPECIFICATIONS性能指标/TECHNIQUE
非线性Non-Linearity0.03% F.S.
重复性Repeatability0.03% F.S.
滞后Hysteresis0.03% F.S.
蠕变(30分钟)Creep(30min)0.03% F.S.
输出灵敏度Rated Output2.0±5%mV/V
零点输出Zero balance±2%  F.S.
温度灵敏度漂移Temp. Effect On Output0.025% of F.S. / 10℃
零点温度漂移Temp. Effect On Zero0.025% of F.S. / 10℃
输入电阻Input Impedance385±30Ω
输出电阻Output Impedance350±5Ω
绝缘电阻Insulation≥5000 MΩ / 100 VDC
激励电压Recommended Excitation5-10V
最大激励电压Maximum Excitation15V
温度补偿范围Compensated Temp.Range﹣10~60℃
工作温度范围Operating Temperature﹣20~80℃
安全过载Safe Overload150%F.S.
极限过载Ultimate Overload300%F.S.
电缆线尺寸Cable SizeØ5X3000mm
材料MaterialStainless Steel/不锈钢;合金钢/Alloy steel(可选)
